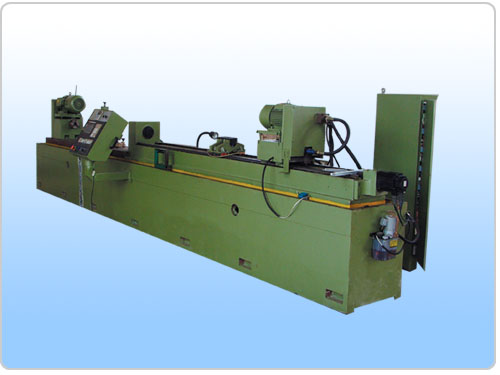

ZYK2101/ZYK2102型单/多轴数控深孔钻床 /

首页>产品展示>深孔枪钻系列>

ZYK2101/ZYK2102型单/多轴数控深孔钻床
简要描述:
  • 产品概述

      ZYK21系列数控深孔钻床产品说明

      一、产品性能说明:

          ZHK21系列机床是一系列高效、高精度、高自动化的专用数控深孔钻床,其采用外排屑钻削法(枪钻法)对各种工件的深孔进行加工,通过一次连续的钻削即可达到一般需要钻、扩、铰才能达到的加工精度和表面粗糙度。

          本系列机床均采用数字控制系统控制,不仅有单动功能,还具有连续的自动循环功能;所以即能适合小批量深孔的加工,也特别适合大批量深孔工件的加工;并且可以根据加工工件的实际情况,安装自动上、下料装置,大大提高了机床的效率。它既能钻削通孔,也能加工盲孔和阶梯孔。

          本系列机床广泛应用于汽车行业、液压油缸行业、摩托车行业、模具行业、军工行业、航空、航天工业等零件的微小、小孔的深孔加工。

      二、产品的主要类型及主要性能参数:(单坐标)

                ZYK21系列机床主要包含以下系列的机床:

      主要技术参数

      ZYK21系列(单坐标)

      ZYK2101

      ZYK2102

      ZYK2104

      加工孔径范围φ1.5-φ10mmφ4-φ20mmφ12-φ40mm
      钻孔深度250\500\1000(mm)

      500\1000\1500

      \2000\2500(mm)

      500\1000\1500

      \2000\2500(mm)

      动力头转速范围1500-15000r/min800-6000r/min500-4000r/min
      进给速度(mm/min)

      5-400

      10-500

      10-800

      快速进给(mm/min)

      3000

      3000

      3000

      油箱容量(L)

      600

      1000

      1500

      主轴个数

      1-4

      1-4

      1-2

      数控系统

      KND(或用户选择)

      KND(或用户选择)

      KND(用户选择)

      备注

      本产品均为系列产品,可以根据用户的需求,定做各种特殊要求、异形零件的产品。

      三、数控深孔钻床的主要特点:

      1、机床标配KND数控系统也可以选用FANUC、西门子或其它国产系统。

      2、动力头采用变频电机(或主轴交流伺服电机)无极调速,使用多楔带或者同步带传动。

      3、进给系统由交流伺服电机驱动,精密滚珠丝杠传动。

      4、机床采用高刚性精密滚动直线导轨,刚性好、精度高、低速无爬行。

      5、机床采用手动排屑箱或自动排屑机排屑,带温控箱对冷却液进行强冷。

      6、机床采用全封闭式防护罩防护

      7、机床具有多种自动监控装置。
