深孔钻技术完整解决方案:机床 + 刀具 + 外协加工

全国免费热线 13573468141 13969262425

ZTK2101型单、多轴三坐标数控深孔钻床 /

首页>产品展示>深孔枪钻系列>

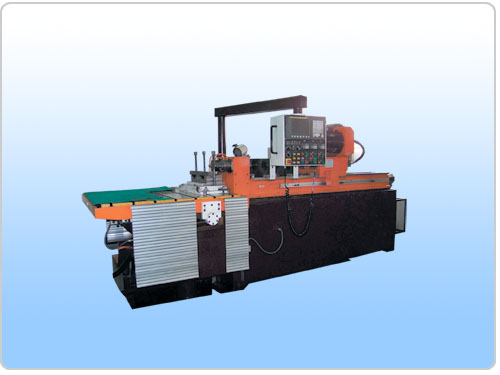

ZTK2101型单、多轴三坐标数控深孔钻床
简要描述:
  • 产品概述

      ZDK2103型单、多轴三坐标数控深孔钻床是用于钻削三坐标或两坐标孔系的深孔加工设备,它是一种高效、高精度、高自动化的采用外排屑法(枪钻法)钻削小孔的机床。通过一次连续钻削即可达到一般需要钻、扩、铰工序才能保证的加工质量。孔径精度为IT7-IT10,表面粗糙度Ra3.2-0.04μm,孔中心线直线度每100mm长度上≤0.05mm。它特别适用于液压机具、橡塑模具工业的水孔、射销孔、电热孔;液压机械工业的阀、分配器、泵体;汽车、拖拉机工业的发动机缸体、供油系统零件、传动系统零件、转向机构壳体和转向轴;航天工业的推进器、着陆架;发电机工业的热交换板等零件深孔的加工。


      主要技术参数:

      工作范围

      钻孔直径范围

      4-30mm

      钻杆箱电机功率

      4kW×n

      最大钻孔深度

      1000mm

      进 给

      进给速度范围(无级)

      10-500mm/min

      升降滑台最大垂直方向行程

      300mm

      冷却系统

      切削冷却系统的压力范围

      1-10Mpa

      工作台最大横向行程

      800mm

      切削冷却系统的流量范围

      6-100L/min

      工作台工作面尺寸

      1100×1100mm

      电 机

      进给电机功率

      1.6kW

      加工工件最大重量

      1T

      钻杆箱电机功率

      4kW×n

      主 轴

      钻杆箱主轴转速范围(无级)

      800-7000r/min

      机床总功率

      35kW(约)

      主轴头数

      1\2\3

      数控系统

      KND\FANUC\SIEMENS

      主轴间距

      200mm\300mm

      备 注
