ZQK42系列曲轴数控深孔钻床 /

首页>产品展示>专用机床系列>

ZQK42系列曲轴数控深孔钻床
简要描述:
  • 产品概述

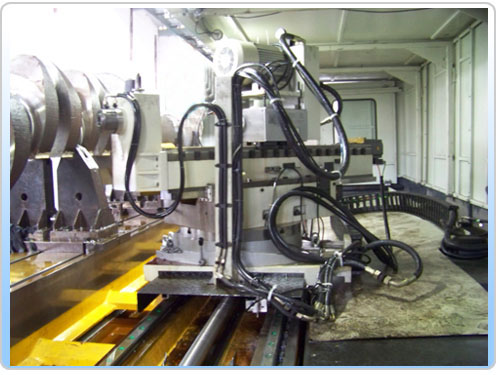

      ZQK42系列曲轴数控深孔钻床是一种加工曲轴斜孔、直孔专用的二坐标或三坐标数控钻床,该钻床采用外排削法(枪钻法)一次完成曲轴的深孔加工。该机床采用旋转工作台并增加负Z轴,保证了一次装夹,可以完成多个斜油孔、直孔的加工。

      主要技术参数

      ZQK42系列(三坐标或两坐标)

      ZQK4202

      ZQK4203

      ZQK4204

      加工孔径范围

      φ3-φ20mm

      φ4-φ30mm

      φ8-φ40mm

      最大钻孔深度

      300(mm)

      600(mm)

      1000(mm)

      动力头转速范围

      800-7000r/min

      800-6000r/min

      500-4000r/min

      进给速度(mm/min)

      5-500

      10-500

      10-800

      快速进给(mm/min)

      3000

      3000

      3000

      油箱容量(L)

      1000

      1500

      1500

      主轴个数(头)

      1、2、3、4

      1或2

      1或2

      数控系统

      KND(或用户选择)

      KND(或用户选择)

      KND(用户选择)

      升降滑台工作台上、下行程(Y轴)

      300mm

      1000mm

      1000(或根据用户要求定做)

      工作台最大行程(X轴)

      650mm/800mm

      1000/1500/2000(mm)

      1500/2000/3000(mm)或根据用户要求定做

      工作台尺寸

      匹配

      匹配

      匹配

      切削冷却系统的压力范围

      1-10MPa

      1-10MPa

      1-6MPa

      切削冷却系统的流量范围

      6-80L/min

      6-100L/min

      10-150L/min

      电机总功率

      22/25(kW)

      约28Kw

      约32Kw

      X、Y、Z轴定位精度

      0.05mm

      0.05mm

      0.05mm

      X、Y、Z轴定位精度

      0.03mm

      0.03mm

      0.03mm

      备 注

      本产品均为系列产品,可以根据用户的需求,定做各种特殊要求、异形零件的产品。
