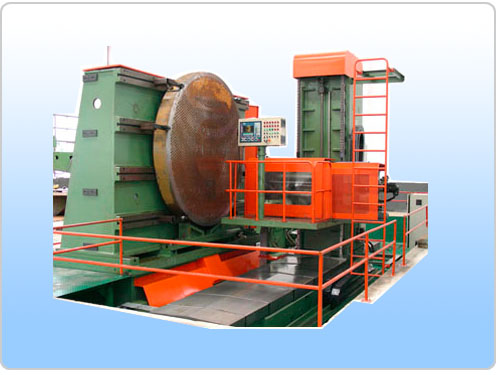

ZGK2105型卧式多轴数控深孔钻床
简要描述:
  • 产品概述

      ZGK2105型卧式多轴数控深孔钻床主要用于石化、锅炉、热电等行业热交换管板的深孔钻孔工序。

          本机床采用硬质合金外排屑枪钻或内排屑BTA钻工艺,技术先进,加工精度高,质量稳定可靠。

      机床的关键机械、液压、电气零部件,如数控系统PLC、伺服电机、驱动器、变频器、直线滚动导轨副、精密滚珠丝杠副、精密行星减速机、液压泵、液压阀等均采用进口件。

      钻孔范围

      最大工件直径

      Ф4000mm

      双主轴进给滑台移动(Z轴)

      Z轴行程

      1000mm

      最大工件厚度

      750mm

      Z轴伺服电机功率

      2kW

      钻孔直径(枪钻)

      Φ4-Φ30mm

      冷却系统

      冷却泵压力/流量

      6MPa/2(3)×200L/min

      钻孔直径(BTA钻)

      Ф16-Ф50mm

      冷却泵电机功率

      2(3)×18.5kW

      工作台弯板装夹面尺寸(宽×高)

      4200×2450mm

      电气系统

      数控系统

      SIEMENS

      钻削头

      数量

      2\3

      电机功率

      85kW

      主轴中心距(可调)

      220-270mm

      数控轴数

      3

      主轴转速(变频)

      750-5000r/min

      加工精度

      表面粗糙度

      Ra1.6-3.2

      主轴电机功率

      2(3)×11kW

      孔径精度

      IT8-IT10

      纵向滑台移动(X轴)

      X轴行程

      4000mm

      孔圆度

      0.02mm

      X轴伺服电机功率

      4.5kW

      孔直线度

      0.1/100mm

      立柱垂直滑台移动(Y轴)

      Y轴行程

      2000mm

      孔中心距公差

      ±0.1mm

      Y轴伺服电机功率

      4.5kW

      备 注
